近年，建筑信息模型（BIM，Building Information Modeling）深入到工程建设行业的方方面面。

       中建五局不二幕墙公司近年承建的工程从大王山欢乐广场儿童屋到湖南日报，从A9管理服务用房到南宁龙

光国际，BIM技术的应用为项目提供了许多便捷。下面以长沙A9项目为例，看看BIM技术是如何应用在幕墙设计

中。

一、项目概况

       A9售楼部位于湖南长沙湘江新区，地理位置独特，是一个典型的异形建筑。幕墙面积2200平米，主要有玻

璃幕墙和铝板幕墙，均为异形幕墙，其造型新颖，独特。无完整的建筑图纸，建筑设计单位仅提供外立面概念

图和初步建筑图，要求不二公司进行幕墙设计，幕墙设计在两个星期内完成。

                                                       项目业主提供“概念图”

二、BIM技术在幕墙设计中的应用

       1.BIM建模

       确定本项目的坐标原点。采用统一的项目坐标原点，使不同软件的模型相互间快速准确链接在软件固定的

位置中。在Revit软件里建立项目公用轴网、标高。把“项目公用轴网”文件另存为“建筑结构模型”文件，依据建

筑结构施工图创建建筑结构模型。

       依据顾问公司的幕墙设计图纸创建玻璃幕墙体量，在Revit里点“新建概念体量”再点“公制体量”，把处理好

原点的幕墙平面图纸导入到Revit体量文件中。依据幕墙方案图纸创建玻璃幕墙体量。

       依据顾问公司的幕墙设计图纸，利用Rhino软件创建铝板幕墙表皮。

       在Revit软件中打开“建筑结构模型”文件另存为“建筑幕墙模型文件”，把玻璃幕墙面板模型和“SAT”格式的

铝板面板模型导入到“建筑幕墙模型”文件中。

       可以很直观的看出幕墙的碰撞问题。在Revit 软件中导出格式为“NWD”的文件，在Navisworks软件中打开进

行碰撞检查，找出设计缺陷，通过验算，确定幕墙方案。

       2.幕墙方案优化设计

       消除幕墙与结构间的碰撞问题，优化幕墙设计方案，节约工程成本。

       A、玻璃幕墙部分：把曲面玻璃面板优化为平面玻璃面板，赋予玻璃幕墙空间坐标点可驱动参数。

       在Revit里给玻璃幕墙各空间坐标点命名并添加尺寸参数，目的是当施工现场的测量数据导入到模型中，

实现模型数据与现场同步。

                        ​

       在“族类型”里可以依据现场坐标点来调整玻璃幕墙坐标点数据。

       B、铝板部分：Rhino结合Grasshoper由定位点建立铝板外表面，优化成可方便加工的平板或单曲板块。

       在Rhino软件里对大面铝板编号，用Grasshoper插件进行分割铝板大面，并建模铝装饰条。

       利用Grasshoper插件在Rhino软件里绘制铝板展开图

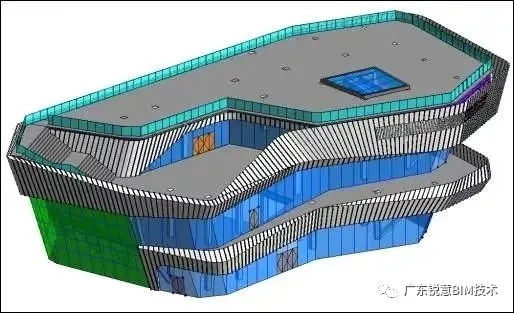

       重新生成玻璃面板模型（Revit创建）与铝板面板模型(Rhino创建)，并做好分格，该项目玻璃幕墙主要为两

种玻璃，分别以绿色和蓝色来区分。玻璃幕墙模型、铝板幕墙模型、结构模型组合。

       优化之后再次碰撞检查

       3.从模型中导出相关的图纸

       在Revit软件中分别对各个立面进行标注，导出图纸。

       幕墙的立面

       导出平面图纸，在CAD里标注好幕墙分格，以及每樘玻璃幕墙的平面坐标点。

       导出幕墙的展开图，在CAD软件里打开，标注好。

三、项目总结

       经不二公司设计师精心设计和BIM软件的应用，成功解决异形幕墙的设计。

                                                      施工完成全景图

                                                      施工完成局部图

       施工队根据BIM模型和导出的坐标控制点进行放线，提前把异形面板计划单交给厂家进行生产，大大减少工

作量，工期得到了保证，降低了设计和施工成本，同时保证了幕墙效果，得到了业主和建筑设计单位的赞扬。
