某工程管路安装的施工流程：熟悉设计2D图纸——3D测量仪提取建筑物尺寸——录入修改建筑3D模型数

据——BIM建模优化管路布置——BIM建模成图（设计调整二维图纸）——拆分模型、提取管件数据、分解图编

制——交付预制加工厂——到货验收——现场放样——泵体安装——支吊架安装——主管路管件阀门安装——分

支管路管件阀门安装——管件固定——表计等附件安装——标识粘贴——水压试验——检查验收——资料整理。

地下室制冷机房模型

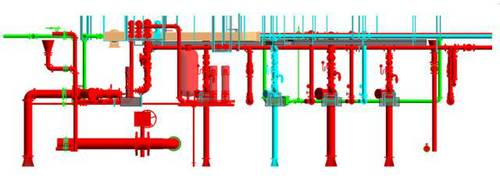

地下室消防机房模型



 BIM模型3D漫游检查

BIM模型分解图

生成材料明细表并交付工厂



工厂预制后的现场安装
