锐意BIM技术 | 松湖云台项目BIM技术交底


       BIM施工交底的作用:传统建筑施工企业中的技术交底,是在某一单位工程开工前或某一个分项工程施工

前,由相关专业技术人员向参与施工的人员进行技术性交底,其目的是使施工人员对工程特点、技术质量要求、

施工方法与措施和安全等方面有一个较详细的了解。而采用BIM技术交底,可以利用BIM 的可视性,完整的反

映了建筑项目BIM模型所集成的所有信息,这就增加了技术交底的信息量,尽可能的使得各种专业技术变得简

单,降低了信息传递的难度,特别是针对施工过程中的重难点部分,多视角传递技术信息,简化施工过程,提

高施工质量。


       2020年7月6日下午,松湖云台项目BIM交底会在项目会议室召开。会议上,我司BIM技术员吴工详尽的交

付了现阶段管线优化BIM成果。


                        锐意BIM技术


                        锐意BIM技术

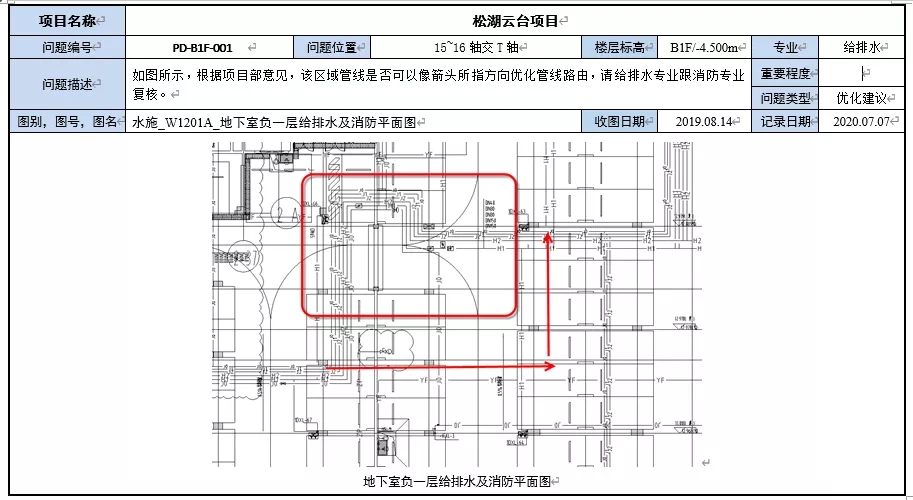

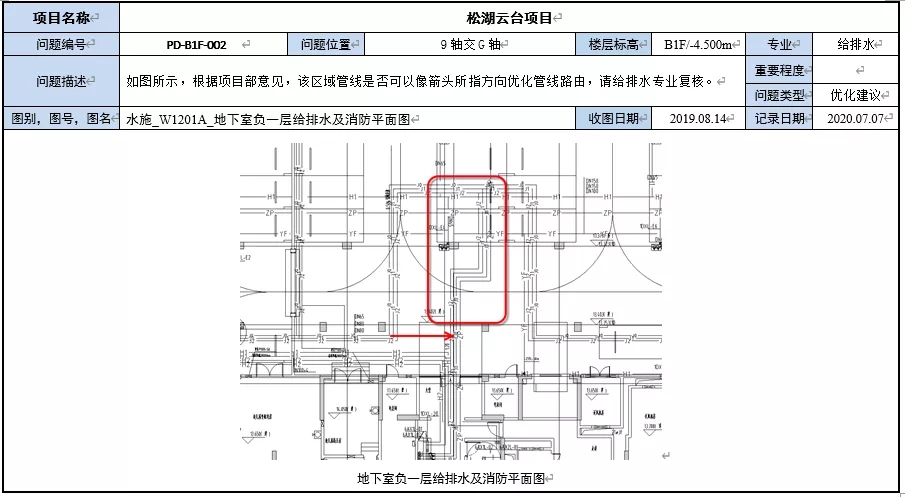

       通过BIM技术的可视性,结合现场施工情况,项目部提出了一些管线优化建议,如下图所示:


                       锐意BIM技术


                        锐意BIM技术


       经BIM模型复核后,在不影响周围管线净高及安装的情况下可行,BIM补报告发设计院审核。


       现场安装样板BIM校对复核后,我司BIM技术员提出,地下室管线安装时:


       1、注意A2、A3车道位置及大堂门前处的管线,因该位置有吊顶,管线不能交叉安装,否则天花净高将不

足2600mm的天花净高。(B1F、B2F同样的问题);


                        锐意BIM技术


       2、项目地下室层高较低(板下净高3150mm),管线交叉需要上翻时,尽量贴着板底安装,保证周围管线

净高和安装。
